一、用途
DGL-系列電纜高壓大容量耐壓試驗設備是 5-50KV 等級一下的塑力纜、礦用纜、控制纜。橡膠電纜等產品耐受工頻高壓試驗的專用設備,是當前國內保證電纜產品質量最理想的試驗設備。

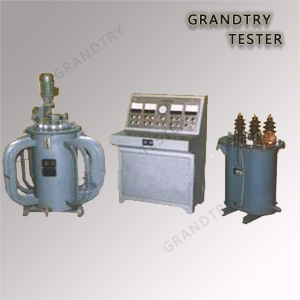

二、結構特點
本試驗設備有三部分組成:
(1) 調壓器部分;
(2)升壓變壓器。變壓器為全銅材質;
(3)操作控制部分。它具有體積小、損耗小、波形失真小、升壓快速、電壓輸出平
穩，并設有自動耐壓定時，聲光報警，安全保護裝置，使用可靠，維修方便等特點。
DGL-高壓成套試驗設備 50kVA/35KV
1.技術參數
(1)最大容量:50KVA
(2)最大輸出試驗電壓:35kv
(3)最大輸出電流:交流 1.43A
(4)輸入電壓:單相 380V
(5)最大輸入電流:100A
(6)電壓誤差度:≤3%
(7)控制電壓:380V
(8)耐壓時間控制:0-9999min 可調
(9)自動升壓，擊穿自動斷電并且聲光報警
(10)準確度:5級
2.配置
(1)低壓操作臺 1臺
(2)油浸式調壓器 50kVA/500V 1臺
(3)油浸式變壓器 50kVA/35kV 1臺
3.各參數的允許偏差
(1)空載損耗:<15%
(2)負載損耗:<15%
(3)總損耗:<10%
(4)空載電流:<20%
(5)試驗變壓器阻抗電壓:<15%
(6)顯示試驗電壓(數顯):≤±3%
